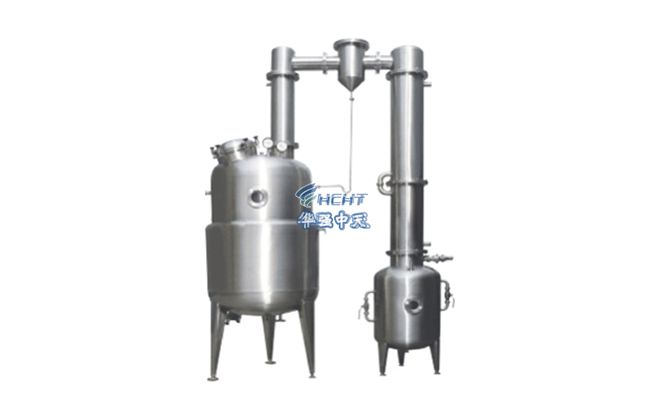

本双效浓缩器适用于中药植物、动物、食品、饮料、化工等行业的常压、微压、水煎、温浸、热回流、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺.采用提取浓缩设备,提取,时间短,效率高;本设备采用电加热方式,自动化程度高,罐内配备CIP清洗头,符合GMP医药标准,本设备主要适用于高校、研究所和企事业单位实验室研发及中小试生产线.
本实用新型双效浓缩器涉及一种中药、食品、保健品、化工生产的新装置.它是由一效列管加热器、蒸发室、二效列管加热器、浓缩锅、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成. 设备连接是由一效外循环浓缩锅的二次蒸汽口通过气动阀分别连接二效加热室和冷凝冷却器,根据生产不同的规模及要求采用不同的生产方式(双效或单效). 在双效生产时利用(真空度0.04Mpa,药液温度80多度)一效的二次蒸汽供应二效浓缩加热(真空度0.08Mpa,药液温度60多度),可根据要求在生产大比重浸膏时:一效生产浸膏比重在1.2左右时并罐于二效组合式浓缩继续浓缩可达到1.4左右时出膏,在生产过程中采用它充分达到节能的作用.在单效单台生产时利用单效生产时间短、速度快、操作简便的优势,在有效利用能源(提取液温度在90度左右时浓缩真空度在-0.08Mpa时沸点温度为60度采用单效为最佳)充分发挥单效的优势可缓解生产急需.利用冷凝冷却器的面积大可以进行单效或组合式浓缩的单台生产,在两台分别同时生产是单效的生产,如若回收溶媒可通过真空保护系统中的板式缓冲罐进行操作.适用于中西药轻化工等行业的液体蒸发双效浓缩器的浓缩和收膏的工艺需要,本设备有如下特点:
1、本设备采用在真空状态下外加热自然循环.具有结构先进蒸发温度低、蒸发能力大、浓缩速度快、消泡效果好的特点,能满足热敏性物料的低温真空浓缩物含皂多易起泡的物料浓缩.
2、本设备结构紧凑、操作简便、清洗方便、浓缩相对密度可达1.2-1.4(一般中药浸膏).
3、本设备与物料接触部分均采用SUS304不锈钢制成,具有优良的耐腐蚀性能,符合药品和食品卫生要求,达到GMP要求.
4、多功能双效浓缩器操作特点:(1)可回收酒精浓度80%左右; (2) 单效、二效、三效可以反复并锅收膏;(3)可以间歇、连续进料.
5、本双效浓缩器与物料接触部位均采用不锈钢制作,符合GMP标准要求.外形美观.加热器、蒸发器外面均设有保温层,保温层外用不锈钢薄板制作外壳,表面做镜面或亚光处理.
