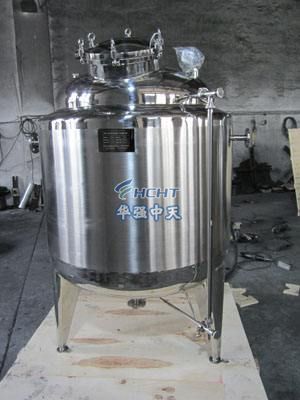

定做电加热双层夹套立式不锈钢搅拌罐
电加热双层夹套立式搅拌罐的结构：搅拌罐由搅拌罐体、搅拌罐盖、搅拌器、支承、传动装置、轴封装置等组成，还可根据工艺要求配置加热装置或冷却装置。
搅拌罐体、搅拌罐盖、搅拌器、轴封等选用材料可根据不同的工艺要求选用碳钢或不锈钢等材料来制作。搅拌罐体与搅拌罐盖可采用法兰密封联结或焊接联结。搅拌罐体与搅拌罐盖可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。搅拌罐盖上部配置有传动装置(电机或减速器)，由传动轴驱动搅拌罐内的搅拌器
电加热双层夹套立式主要技术
1、容积：50L、100L、200L、300L、500L、600L、1000L～5000L。
2、加热方式：采用电热棒插入夹套内，加热均匀无冷区。夹套内注入导热油或水为加热介质，产生热能对罐内物料进行加热。
3、物料加热温度：≤100℃;物料加热时间：30min～90min(视工艺需要)。
4、温度控制：采用电热偶测量温度与温控仪连接进行测控温度，并可调节物料温度的高低。
5、罐体：内表面镜面抛光处理，粗糙度Ra≤0.4µm。
6、上盖：为两扇可开式活动盖，便于清洗，内外表面镜面抛光处理(粗糙度Ra≤0.4µm)。
7、内罐底结构：经旋压加工成R角，与内罐体焊接、抛光后无死角，放净物料无滞留。
8、夹套形式：全夹套，用于加入导热油或水，使工作时达到升温和降温的目的。
9、保温材料：采用填充珍珠棉、岩棉或聚氨酯浇注发泡，保持与外界的温差，达到隔热保温效果。
10、外壳体表面处理方式：镜面抛光或2B原色亚光或2B磨砂面亚光处理。
11、搅拌装置：顶部中心搅拌，减速机输出轴与搅拌桨轴采用活套连接，方便拆装与清洗。
12、搅拌转速：15～120r/min(定速);搅拌桨形式：框式、锚式、桨叶式、涡轮式等(按工艺要求)。
13、支脚形式：圆管式或悬挂支耳式。
14、设备配置：电气控制箱、温控仪、料液进出口、介质进出口(进、排油)、放空口(溢油孔)等。
15、材质：内罐体SUS304或SUS316L;夹套为Q235-B或SUS304;外保护壳体为SUS304。
16、各进出管口工艺开孔与内罐体焊接处均采用翻边工艺圆弧过渡，光滑易清洗无死角，外表美观。
