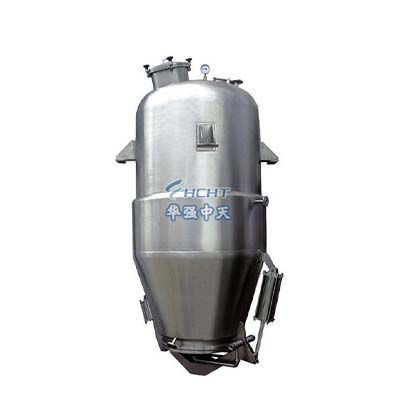

按形式分为正锥形、斜锥形、倒锥形、蘑菇形、直筒形，用户可根据需要选型。
主要用途
多功能提取罐适用于制药、食品、化工等行业，常用于中草药有效成分及芳香油的提取，是中成药生产过程普遍采用的设备。
结构与特点
1、设备属于压力容器，提供质量技术监督局压力容器监检证明。
2、高换热面积，有效解决除沫消泡。对溶媒回收、挥发油分离具有良好效果。罐体配备CIP旋转清洗球、测温仪表、防爆射灯、视镜、快开式投料门等，确保操作简便、安全，且完全符合GMP标准。
3、设备采用多气缸安全门，先进的密封技术可使设备在常压、负压、正压等多种条件下安全可靠运行。
4、出渣门设有底部加热功能，使罐内药材加热均匀，能实现充分提取。
5、设备成套供应包括：除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制台等附件。
TQ多功能提取罐的参数
参数/型号：TQ-0.5|TQ-1.0|TQ-2.0|TQ-3.0|TQ-5.0|TQ-6.0
蒸发能力：500 kg/h 1000 kg/h 1500 kg/h 2000 kg/h
加热面积：5+5 m2 10+10 m2 15+15 m2 20+20 m2
冷凝面积：9 m2 18 m2 25 m2 36 m2
蒸汽用量：280 kg/h 570 kg/h 850 kg/h 1140 kg/h
冷却水量: 9 t/h 18 t/h 25 t/h 36 t/h
外形尺寸: 500×120×350cm 550×120×400cm 550×120×400cm 600×140×450cm
