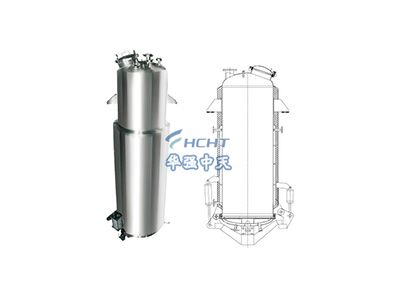

提取罐为一类压力容器，额定工作压力为0. 25MPa，极限压力为0. 3MPa，再根据中 药提取生产工艺要求，在提取液升温阶段，要求夹层压力控制在0. 23 士0. 02MPa，尽量靠近 额定工作压力，缩短提取液从冷水到沸腾的加热时间，在提取液沸腾后，夹层压力控制在 0. 05MPa-0. IOM Pa，如果夹层蒸汽压力过高，提取液超过沸腾温度会造成提取液沸腾成气 泡，溢出提取罐外。现有技术中，提取罐的夹层压力控制都是靠人为手动控制蒸汽截止阀的开度来实 现。如果高于极限压力工作，设备会出现安全隐患，给企业带来很大的经济损失，为确保设 备运行安全及提取时药液不被溢出和锅炉供汽压力的不稳定性等因素，设备操作人员必须 不断的调节蒸汽截止阀的开度来保证其要求压力，在炎热的夏季操作环境极其恶劣，加之 人为长时间操作会出现失误，给企业带来极大的经济损失和安全隐患。
实用新型内容本实用新型克服了现有技术的不足，提供一种提取罐的夹层提取罐压力控制装 置，解决了现在的人为频繁控制导致失误和工作人员工作环境恶劣等问题。为解决上述的技术问题，本实用新型采用以下技术方案压力控制装置包括安装在进气管上的蒸汽截止阀，在蒸汽截止阀旁边增设一个旁 通，旁通上安装的气动角座阀通过气管与电磁换向阀相连，在旁通与提取罐之间的进气管 上安装有压力传感器，压力传感器和电磁换向阀与同一个PLC连接。在PLC上设定预定值，压力传感器将提取罐内的压力值提供给PLC，PLC再根据实 际值是否在控制范围内，命令电磁换向阀控制气动角座阀做出相应动作，当压力值超出预 定值时，气动角座阀断开，进气管停止输送蒸汽，当压力值低于预定值时，气动角座阀打开， 进气管开始输送蒸汽。为更好的实现本实用新型，可以是在旁通和提取罐之间的进气管上还安装有电接点压力表，该电接点压力表也与电 磁换向阀相连接。这是一个过载保护，如果电磁传感器出现故障导致检测失灵，压力值超过 电接点压力表的极限值时，则电磁换向阀控制气动角座阀关闭，进气管停止输送蒸汽。在进气管和旁通连接段的上部安装有压力表，下部安装有另一压力表。可以让工 作人员在现场时检查压力情况。气动角座阀为常闭型气动角座阀。选用常闭型，可以在出现断电等突发事件后，不 会导致进气管不受控制的输送蒸汽，是一种安全保护措施。与现有技术相比，本实用新型的有益效果是用PLC根据预设值智能控制旁通上 的气动角座阀，使提取罐内的压力一直保持在预定的压力范围内，不需要工作人员在恶劣环境中频繁的调节截止阀，非常安全和高效，也节约了人力资源。
