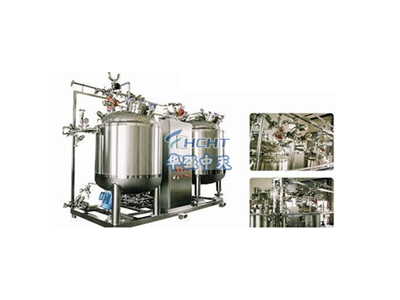

一、全自动配液罐概述

全自动配液罐为立式，上下碟型封头，带标准夹套，带保温，保温采用聚氨酯，保温厚度约为50mm,带机械搅拌的卫生级不锈钢容器。

　　全自动配液罐系统采用全自动PLC触摸屏控制系统加工控阀门及检测温度、料位、压力、PH等控制参数，进行全自动液体配制过程。

　　二、全自动配液罐产品参数说明

　　1、全自动配液罐主结构尺寸见四项

　　2、全自动配液罐主搅拌器:捷流式分散混合机式搅拌器，0-1450r/min，可处理混悬液，接触药液部分为316L，电解抛光Ra≤0.4um

　　3、全自动配液罐副搅拌器：上机械搅拌器，双层桨式搅拌桨

　　4、全自动配液罐机械密封：使用常温形式、单端面，摩擦面碳化硅材质;

　　5、全自动配液罐使用压力与设计压力

　　使用压力-内胆：常压;夹套：0.15Mpa

　　设计压力-内胆：常压;夹套：0.21Mpa;

　　6、全自动配液罐工作温度与设计温度

　　工作温度-内胆：0-150℃;夹套：150℃;

　　设计温度-内胆：0-100℃;夹套：150℃;

　　三、全自动配液罐管口配置

　　1、人孔-卫生级快开：DN400，常压，上平盖;

　　2、清洗球-快装连接Ф38，360º旋转，材质316L，喷射清洗最大有效半径能达到2m;

　　3、气体呼吸器-快装连接Ф38,滤壳:316L,滤芯PTFE，滤芯规格5"X1, 过滤精度0.22um;

　　4、温度传感器-快装连接Ф25，测量范围;0-150℃;4-20MA输出，精度：A级，抗干扰能力强，安装调试简单方便;

　　5、视镜-DN100, 符合GMP要求;

　　6、视灯-DN100, 12V,符合GMP要求;

　　7、手动罐底阀-DN40;材质：316L ,膜片：三元乙丙;

　　8、配液罐要求有自循环系统

　　9、管路控制所用316L隔膜阀

　四、全自动配液罐技术参数表
