一、加热搅拌浓缩锅产品概述

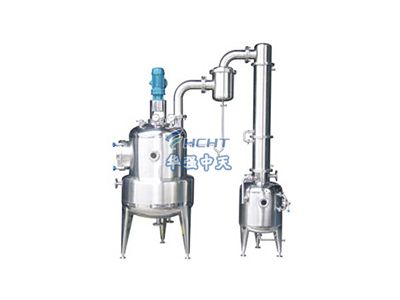

　　电加热带搅拌真空提取蒸馏浓缩锅简称加热搅拌浓缩锅是通用性的蒸发装置，可广泛用于制药、化工、食品、轻工等行业的水、醇或其他有机溶媒料液的蒸发浓缩，加热搅拌浓缩锅适用于中药热回流提取、浓缩、回收酒精蒸馏挥发油以及药渣的酒精回收等，可一锅多用。(带搅拌其温度适用于≤250℃以下物料) 电加热搅拌浓缩锅：

　　该电加热搅拌浓缩锅为上开启式结构，具有可加热自动控温、保温、搅拌功能;传热快、适应温差大、清洗方便等优点。广泛应用于食(乳)品、制药、日化、饮料、油脂、化工、颜料等行业做为加热、混合调配或杀菌处理。特别适合于无蒸汽热源的单位与科研机构的小、中试使用。并可按工艺需要采用全封闭式结构。

　　二、电加热搅拌浓缩锅主要技术及结构性能

　　1、容积：50L、100L、200L、300L、500L、600L、1000L～5000L。

　　2、加热方式：采用电热棒插入夹套内，加热均匀无冷区。夹套内注入导热油或水为加热介质，产生热能对锅内物料进行加热。

　　3、物料加热温度：≤100℃;物料加热时间：30min～90min(视工艺需要)。

　　4、温度控制：采用电热偶测量温度与温控仪连接进行测控温度，并可调节物料温度的高低。

　　5、锅体：内表面镜面抛光处理，粗糙度Ra≤0.4?m。

　　6、上盖：为两扇可开式活动盖，便于清洗，内外表面镜面抛光处理(粗糙度Ra≤0.4?m)。

　　7、内锅底结构：经旋压加工成R角，与内锅体焊接、抛光后无死角，放净物料无滞留。

　　8、夹套形式：全夹套，用于加入导热油或水，使工作时达到最佳升温和降温的目的。

　　9、保温材料：采用填充珍珠棉、岩棉或聚氨酯浇注发泡，保持与外界的温差，达到隔热保温效果。

　　10、外壳体表面处理方式：镜面抛光或2B原色亚光或2B磨砂面亚光处理。

　　11、搅拌装置：顶部中心搅拌，减速机输出轴与搅拌桨轴采用活套连接，方便拆装与清洗。

　　12、搅拌转速：15～120r/min(定速);搅拌桨形式：框式、锚式、桨叶式、涡轮式等(按工艺要求)。

　　13、支脚形式：圆管式或悬挂支耳式。

　　14、设备配置：电气控制箱、温控仪、料液进出口、介质进出口(进、排油)、放空口(溢油孔)等。

　　15、材质：内锅体SUS304或SUS316L;夹套为Q235-B或SUS304;外保护壳体为SUS304。16、各进出管口工艺开孔与内锅体焊接处均采用翻边工艺圆弧过渡，光滑易清洗无死角，外表美观。

　　6、NB/T47013—2015《承压设备无损检测》

　　7、HG/T20584—2011《钢制化工容器制造技术要求》

　　8、GB/T151-2014《热交换器》
